Dedal surface

DEDAL SURFACE используется для создания сенсорных пространств большого размера. Это решение более доступно и удобно в использовании.

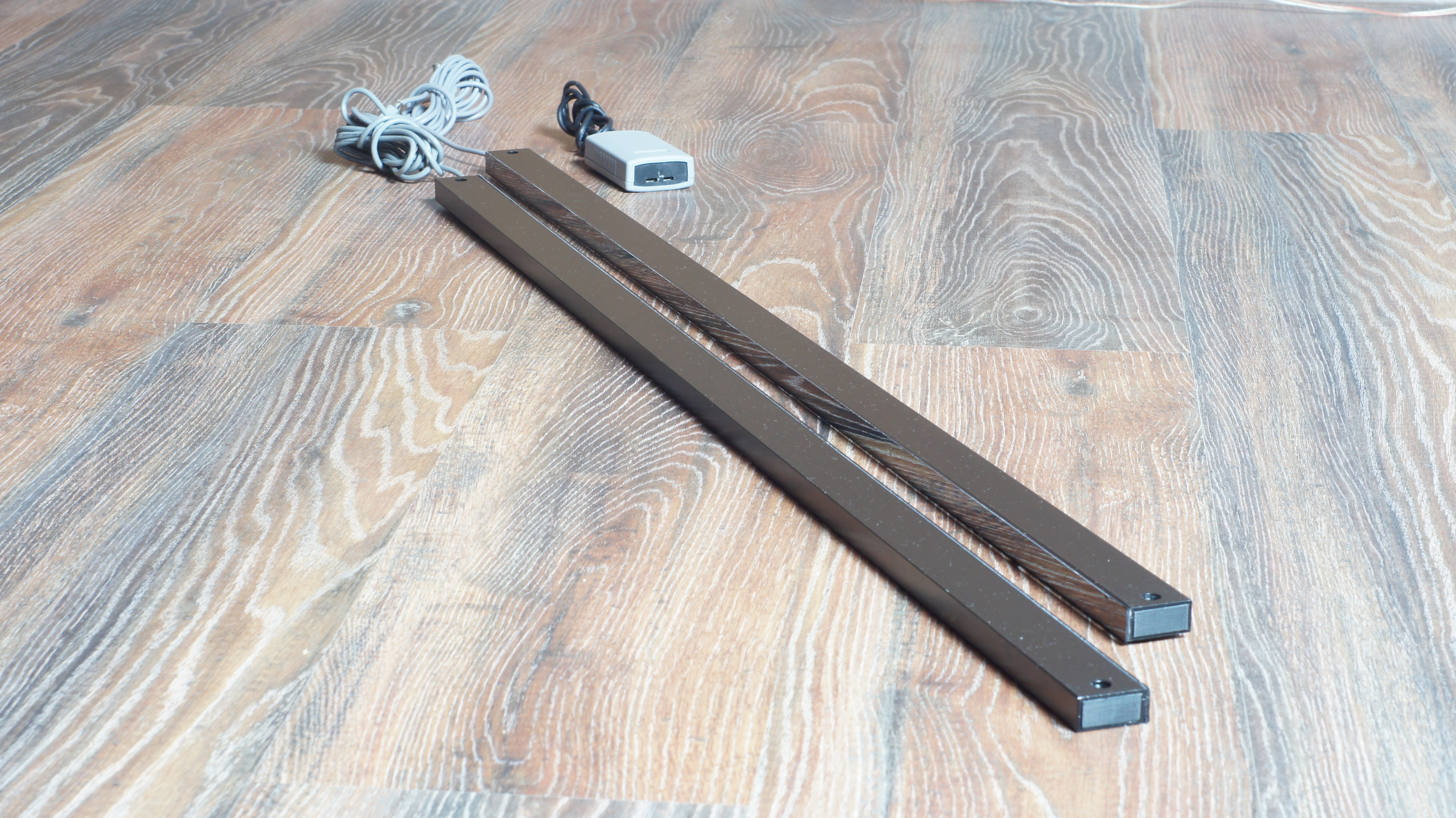

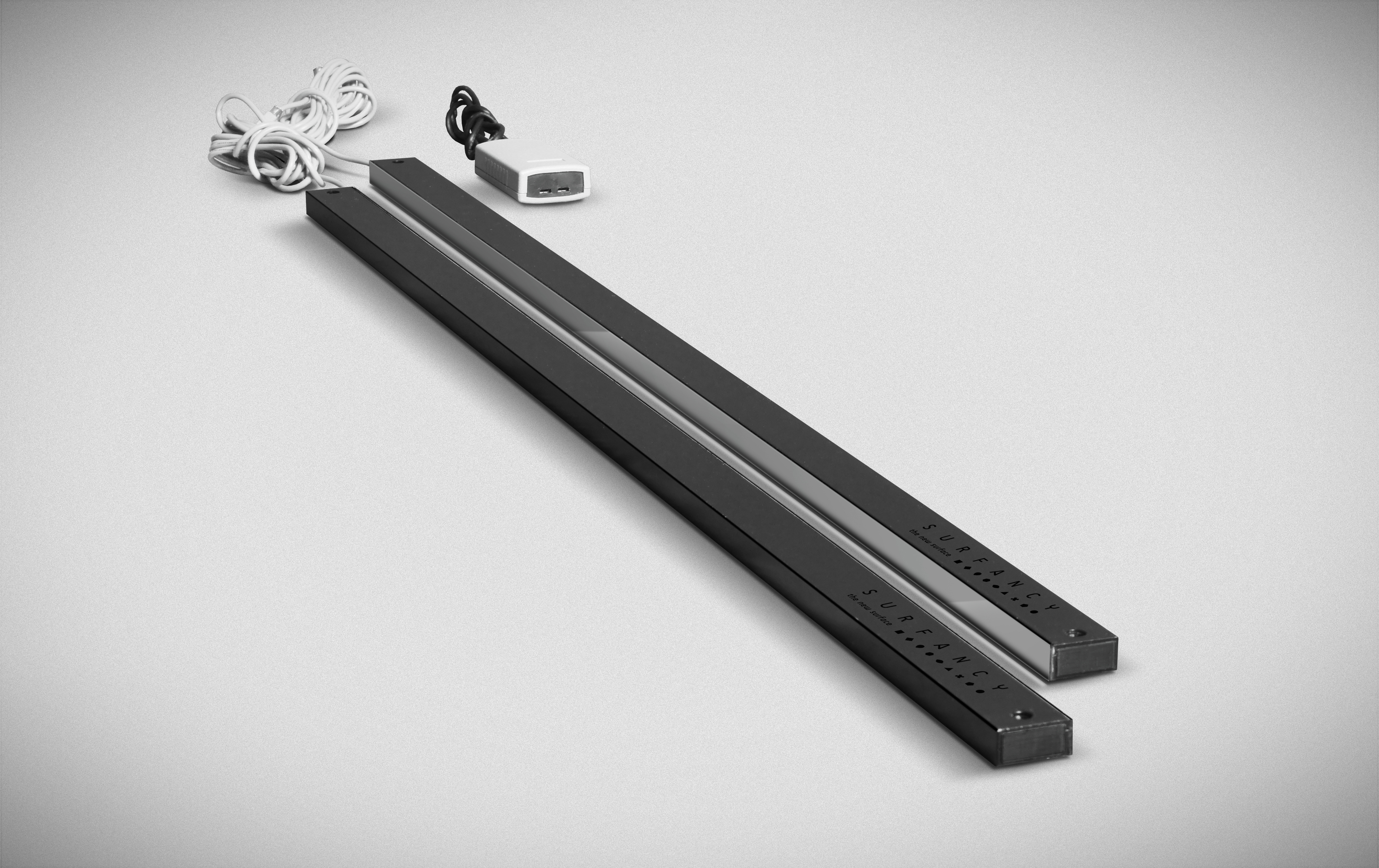

Гибкость в установке позволит Вам реализовать любую идею по оживлению поверхности. DEDAL SURFACE это две плоские планки, устанавливаемые на необходимом расстоянии друг от друга и позволяющие превратить пространство между ними в touch screen любого размера в любом необходимом месте. Это решение превращает любой проектор в интерактивную систему, может дополнить плазменную панель возможностью сенсорного ввода. И даже печатный носитель, такой как плакат, карта либо афиша, может стать интерактивным благодаря DEDAL SURFACE. Решение на базе DEDAL SURFACE не чувствительно к внешним засветкам, брызгам и пыли. Прочный корпус позволяет использовать систему в общественных местах.

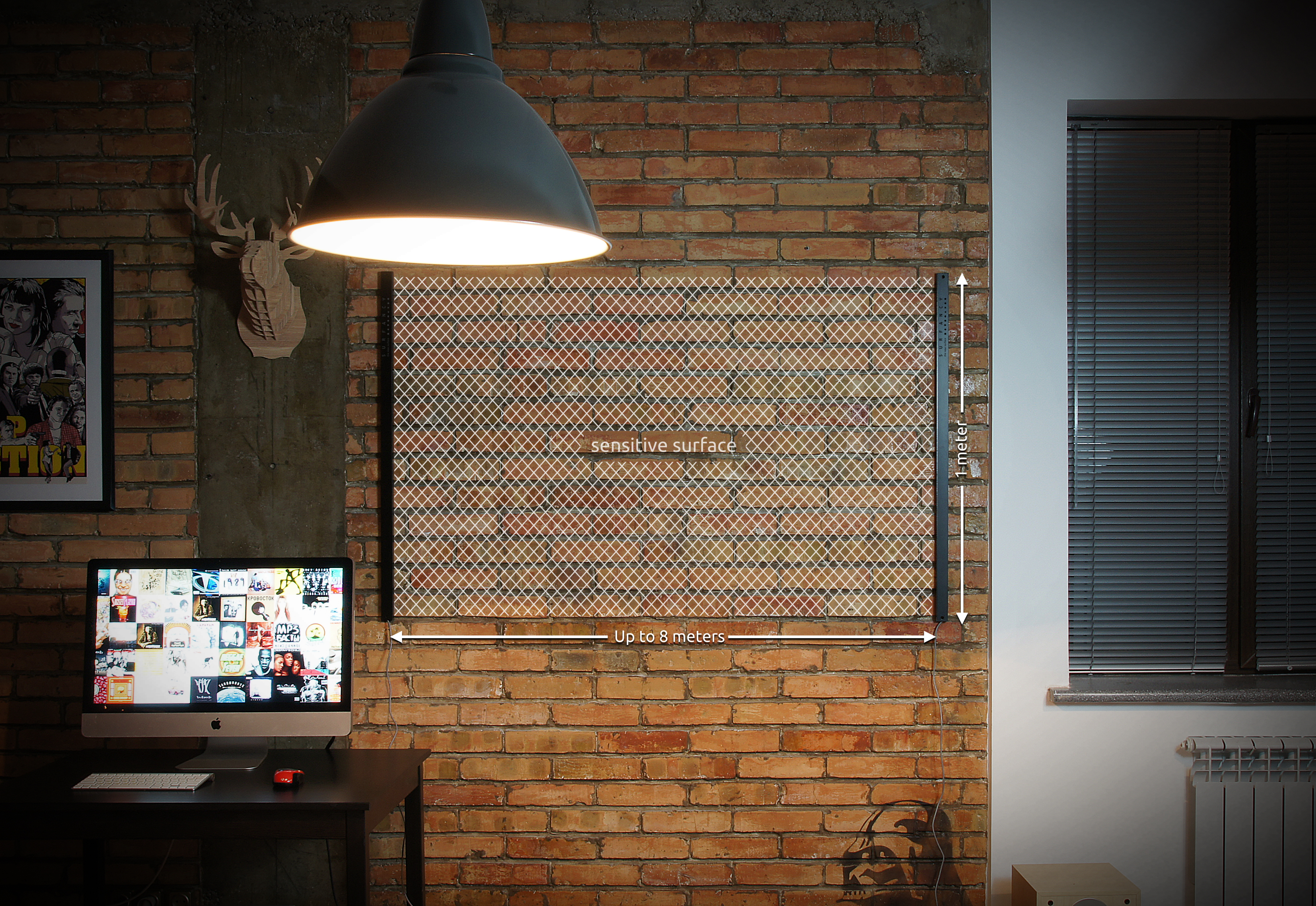

Базовое устройство DEDAL SURFACE это сенсоры шириной в 1 метр, которые создают сенсорную область шириной в 93 см (это аналог 75 дюймового touch screen). Вы можете сделать сенсорной и часть экрана (например, экран 1.5 Х 2 метра с сенсорной областью 0.93 Х 2 метра). Кроме того, существует возможность состыковывать до 10 сенсоров, создавая сенсорную поверхность невероятных размеров (~ 5 Х 10 метров). Система чувствительна к пальцам пользователя и любым другим непрозрачным объектам. Разрешение системы 5 мм при расстоянии между сенсорами в 2 метра. Рабочая область сенсоров воспринимает до 5 одновременных взаимодействий.

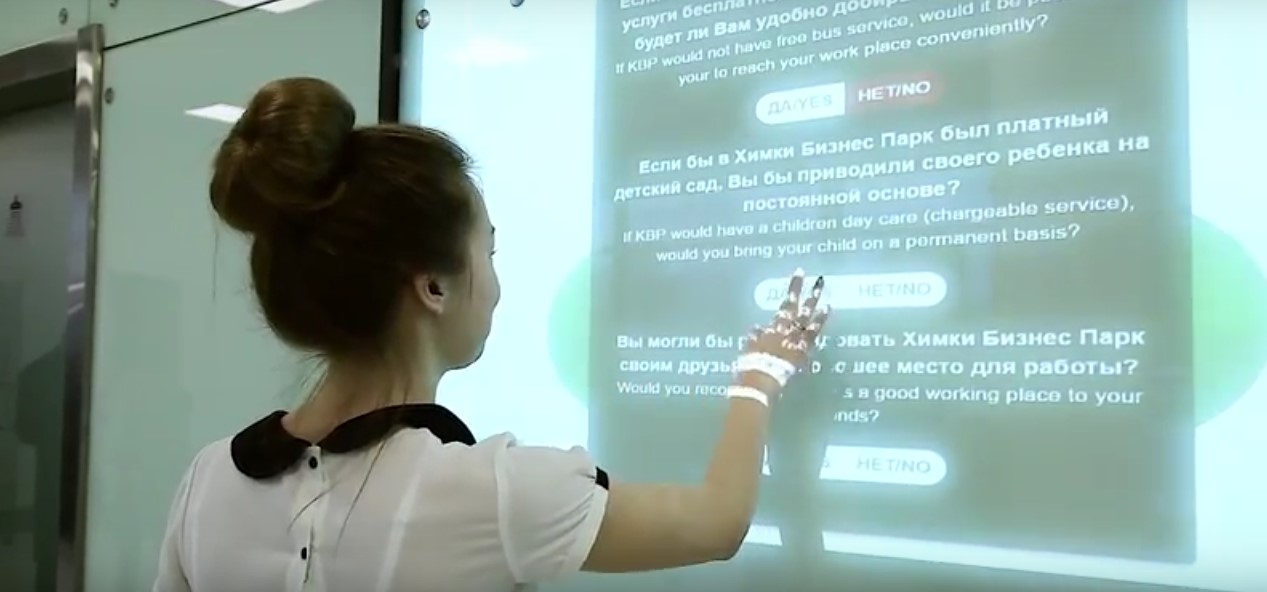

Интерактивная стена

Основные характеристики

  • Собственное ПО
  • Быстрая смена контента
  • Устойчивость к посторонним засветкам
  • Рабочая зона одного комплекта шириной от 1.5 до 5 метров
  • Возможность наращивания сенсоров до 10 системы «встык»

Интерактивная стена

Монтаж системы

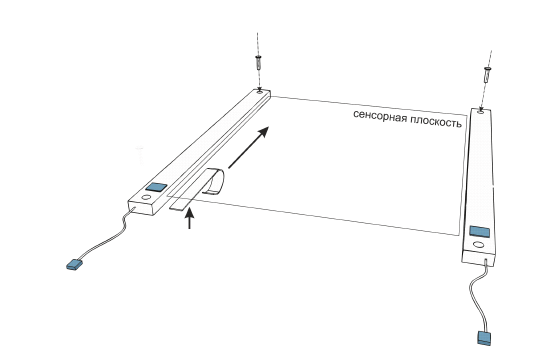

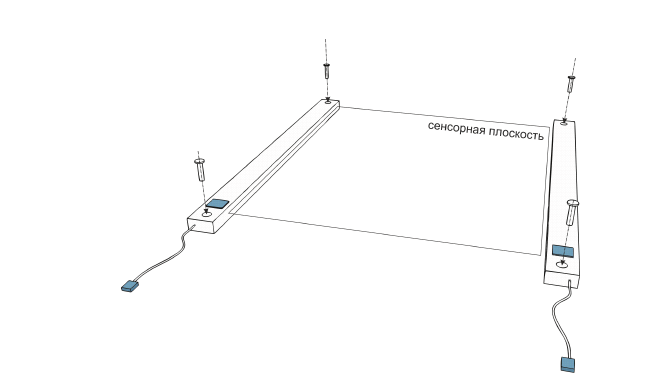

Крепление корпусов сенсоров следует осуществлять в одной плоскости, горизонтально или вертикально, друг напротив друга. Ниже показан пример закрепления сенсоров при помощи двухсторонней клейкой ленты и верхних крепежных отверстий либо на двустороннюю липкую ленту

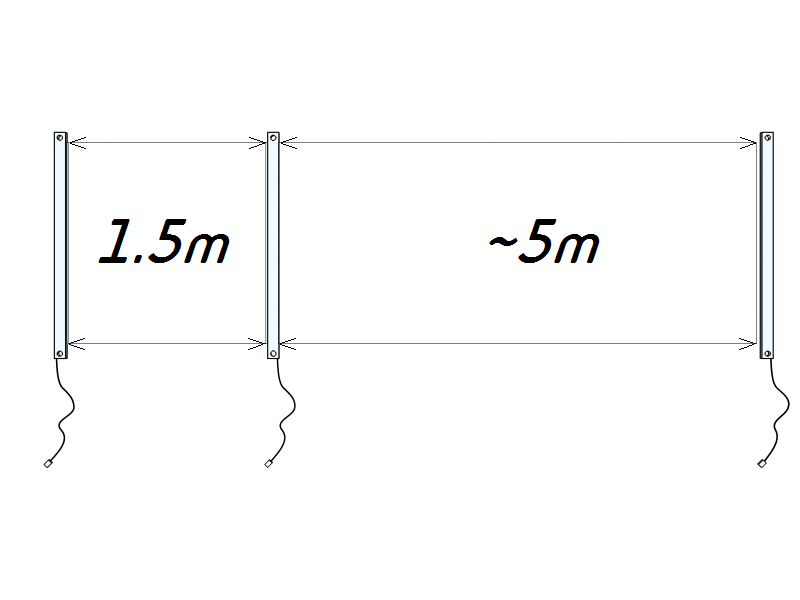

Расстояние между сенсорами должно быть не менее 1.5 метра и не более 5 метров на 1 инсталляцию (можно сшивать до 5 комплексов)

Преимущества DEDAL SURFACE

  • Цена ниже по сравнению с аналогичными решениями
  • Монтаж за несколько минут
  • Высокая помехоустойчивость
  • Регулируемый размер сенсорной области
  • Крепление на любую плоскую поверхность: экран, стекло, кирпич и пр.
  • Самая низкая стоимость единицы площади сенсорной поверхности.
  • Работает на солнце

Инструкция по включению и управлению DEDAL SURFACE

Для управления курсорами ПК с установленной Windows 8 и выше, необходимо запустить приложение DEDAL SURFACE. После запуска нашего приложения, DEDAL SURFACE регистрируется в Windows как сенсорное поле ввода. Внимание! Все приложения, в которых планируется работать при помощи DEDAL SURFACE yдолжны запускаться после старта ПО DEDAL SURFACE для корректной работы в режиме touch screen.

Для запуска ПО DEDAL SURFACE необходимо запустить файл start.bat. Для настройки системы при монтаже и калибровке рекомендуем запустить start_show.bat. Для калибровки системы необходимо правой кнопкой мыши щелкнуть на иконке DEDAL SURFACE в меню и выбрать пункт Calibrate. На рисунке 1 приведен внешний вид окна.

Интерактивная стена

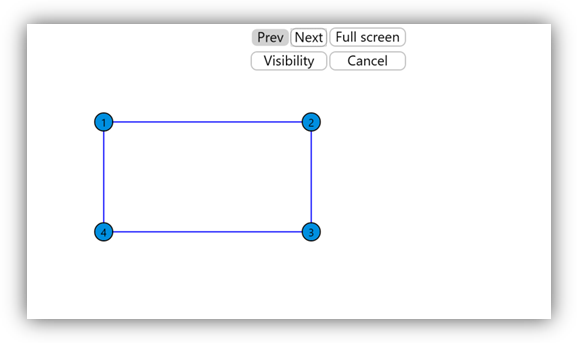

Рисунок 1. Внешний вид окна приложения калибровки.

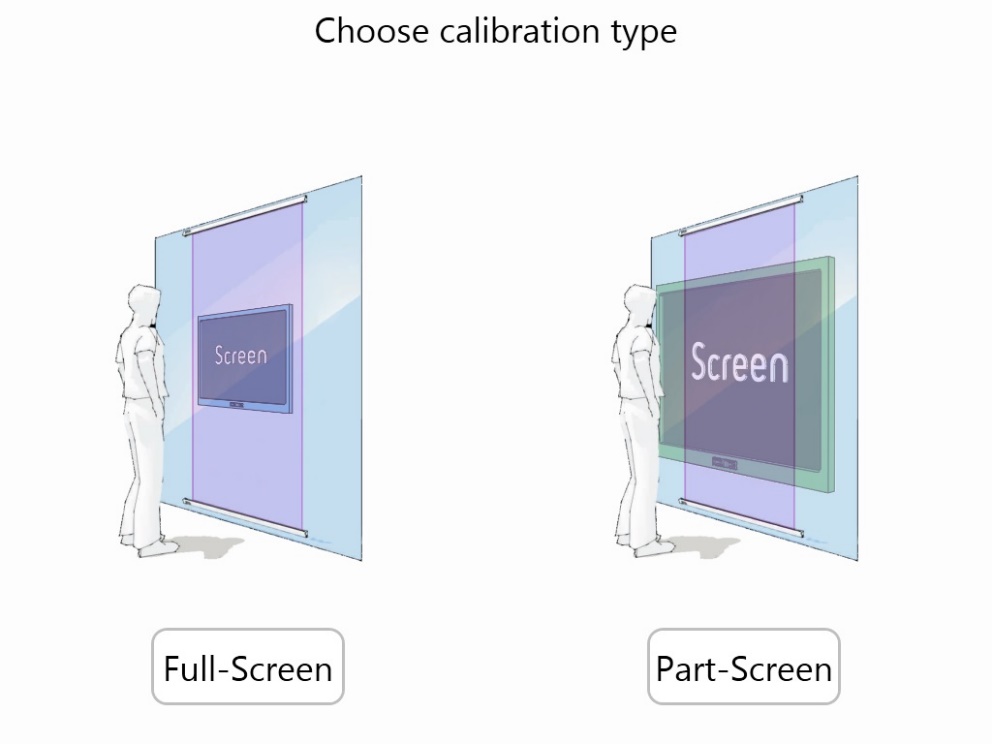

С помощью системы DEDAL SURFACE можно организовывать сенсорную поверхность как по все площади экрана, так и по частичной. Для частичной калибровки, можно мышкой управлять окном выделения. Для перемещения вершины необходимо кликнуть левой кнопкой в неё левой кнопкой мыши, отпустить кнопку и перемещать в нужное место. С помощью кнопки Visibility устанавливается прозрачность формы калибровки. После установки сенсоров в нужном месте надо нажать на кнопку Next для запуска режима калибровки. На рисунке 2 приведена иллюстрация режима калибровки.

Интерактивная стена

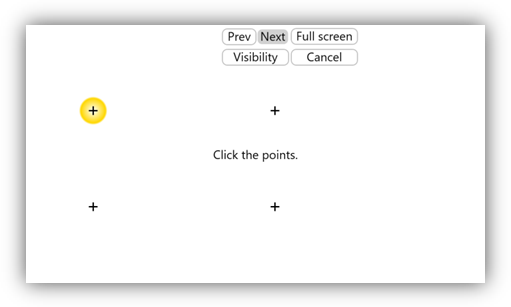

Рисунок 2. Режим калибровки.

Для калибровки, нужно следую подсказкам нажать на подсвеченные точки. При корректном нажатии они подсвечиваются зеленым, затем гаснут. Для калибровки полного экрана, нужно нажать на кнопку FullScreen и выполнить те же самые действия. По завершению калибровки можно провести тестирование корректности калибровки, для этого надо нажать на кнопку Test, либо просто нажать Exit.

Интерактивная стена

Характеристики системы.

  1. Корректная работы системы DEDAL SURFACE обеспечивается при установке сенсоров параллельно друг другу, в одной плоскости.
  2. При работе системы в режиме Touch screen сенсоры должны прилегать к плоскости экрана на расстоянии, не более чем 5 миллиметров.
  3. Максимальное количество точек контакта с сенсорной областью – 5.
  4. Напряжение питание системы 5 вольт, ток потребления не более 500 мА.
  5. Рабочее расстояние от 1.5 метров до 5 метров между сенсорами в режиме touch screen
  6. Самая низкая стоимость единицы площади сенсорной поверхности.
  7. Быстродействие 50 миллисекунд.

Стоимость продажи Dedal surface(цены в рублях, вкл. НДС)

Наименование Технические характеристики Стоимость руб., вкл НДС
Dedal surface

1 free format модуль, высота интерактивной поверхности 0,9 м, ширина от 1,5 до 5 метров

110000
Заказать

Стоимость аренды Dedal surface(цены в рублях в сутки, вкл. НДС)

Количество дней 1 день, руб. с НДС
Dedal surface 20000 Заказать
